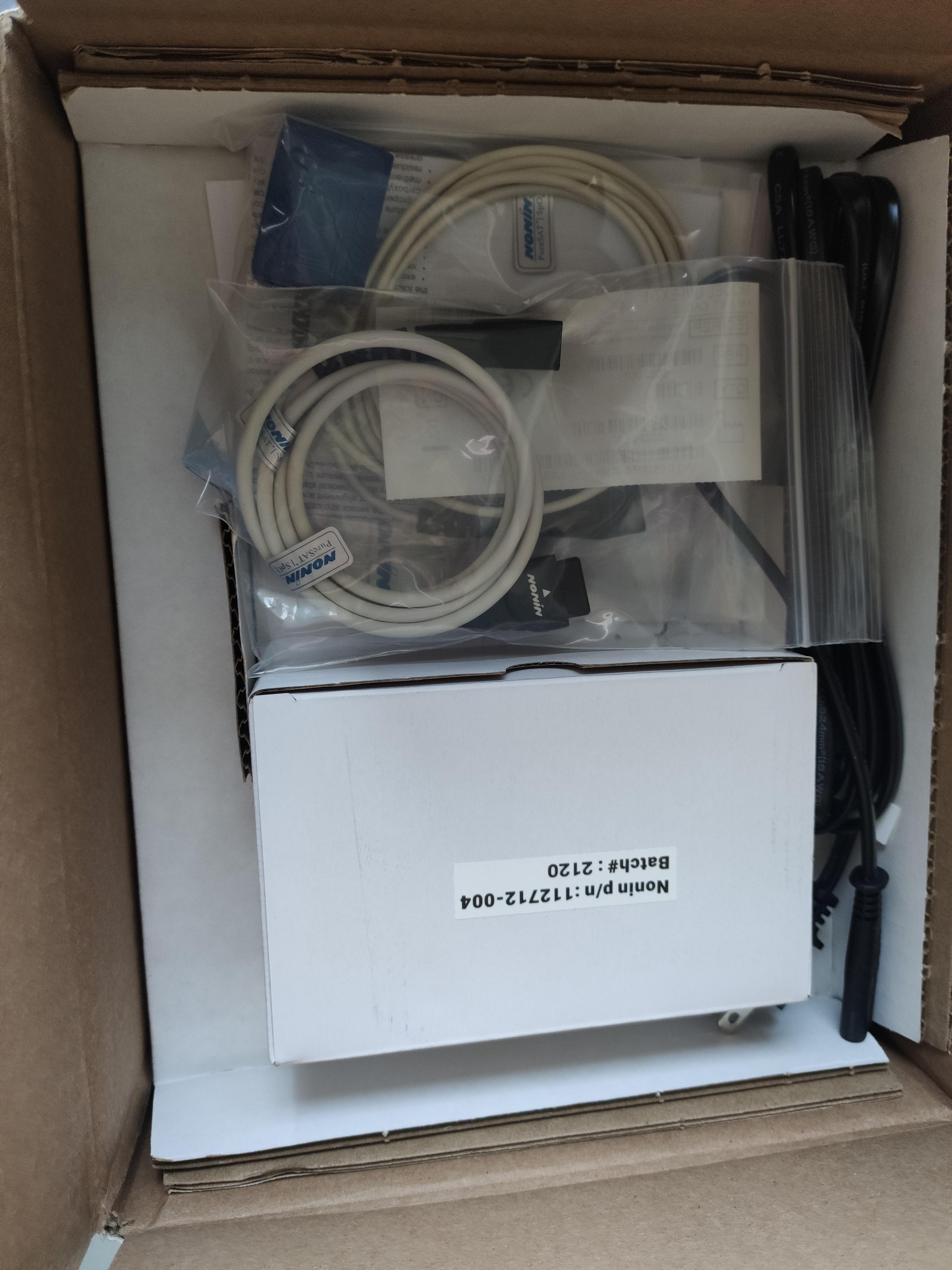

結構及組成/主要組成成分該產品由主機(7500)、成人可重復用脈搏血氧探頭(8000AA)組成。
適用范圍/預期用途該產品用于測量顯示成人患者的血氧飽和度(SpO2)及脈搏率。
概述

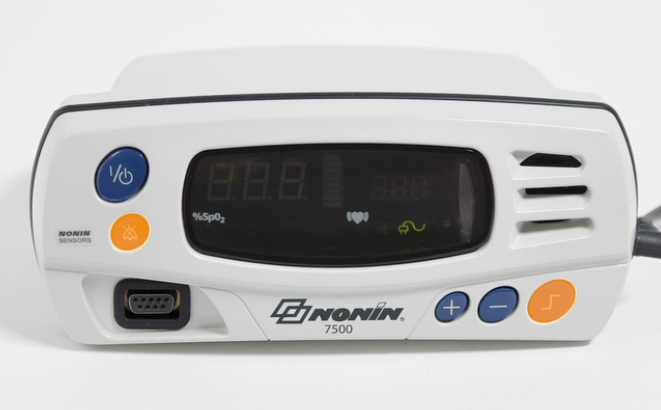

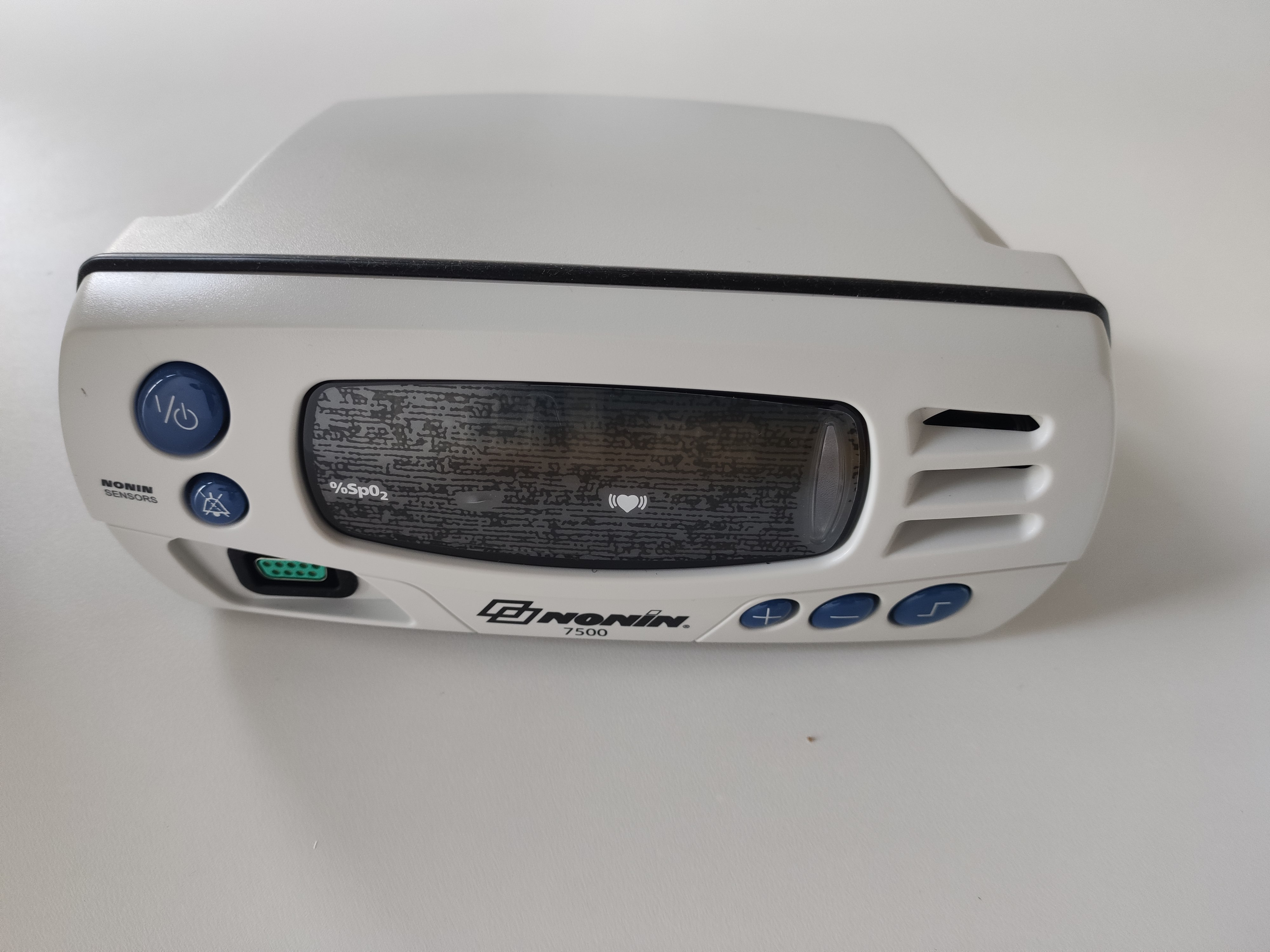

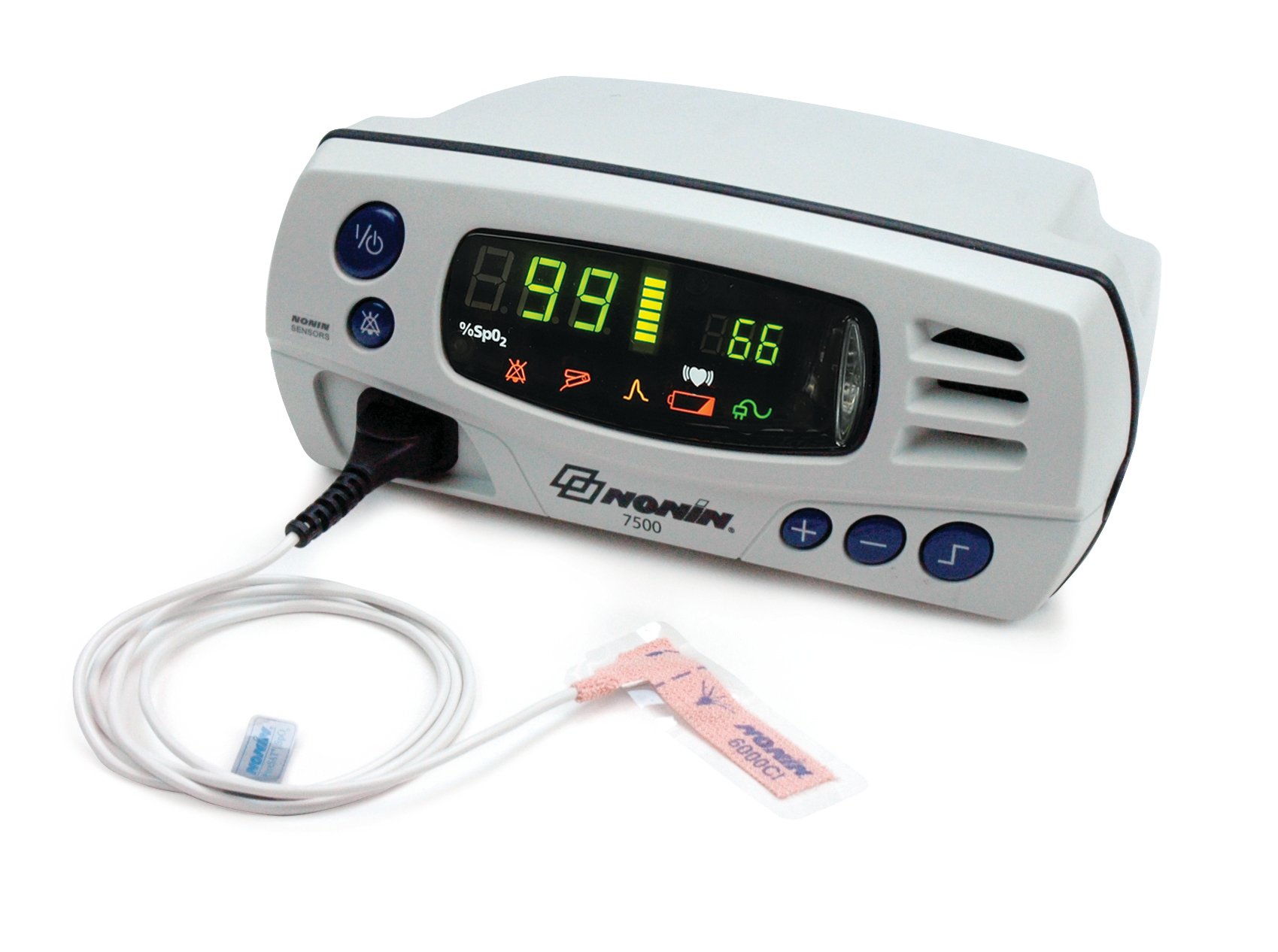

7500脈搏血氧儀采用獨特的低剖面結構技術，使設備能穩固放置于桌面。流線型的外科設計、緊湊的功能、大于16小時的電池操作時間、4小時快速充電及超過70小時的數據記憶功能，使其適用于各種臨床醫學、家庭看護及急救環境。與NONIN其它血氧儀一樣，7500采用最新的純廣譜
技術，有極強的抗干擾能力，使讀數更為精確。7500帶有靈活的病人安全報警及用戶自定義默認模式，可為病人量身定制專用的報警限值。7500帶有模擬輸出功能，使其更容易與其他設備連接。
產品特點
方便：輕便簡潔
操作簡單：LED大屏幕顯示，提供清晰的讀數
經久耐用：加固設計
功能強大：超過70小時的數據記憶功能
通用：在所有的醫療環境中，適用于成人、兒童及新生兒。尤其適用于新生兒科、兒科、婦產科、麻醉科、呼吸科、急診科等臨床醫學科室
靈活：可獨立或連接其他設備使用。具有方便使用、經濟、穩定的性能
可選購nVision血氧分析軟件及數據電纜進行動態血氧數據分析
脈搏強度柱狀圖
三色LED柱狀圖顯示病人狀態。每個脈搏跳動將同時伴有脈搏聲，并根據病人狀況及等級作不同程度的改變。
脈搏質量顯示
探測病人移動，探測到信號質量有改變時需要探頭處于穩定的狀態。
探頭錯誤顯示
顯示探頭分離、錯誤或與血氧儀不兼容等狀況
嬰兒包裹探頭使用指南方法
首先把探頭粘貼在配置的專用膠布上
1、把膠布上的背紙揭開一半。注意要從膠布上有孔洞的一端撕起。
2、把膠布貼在探頭上。注意把膠布上的兩個孔對應貼在探頭上的兩個方形凸位上。
把探頭包裹在新生兒的腳掌上
1、探頭上靠近電線一端是LED光源接收器（暗紅色），另一端是光源發射器（橙色方塊）。
把探頭包裹在嬰兒的右腳的大拇趾上，靠近腳趾尖端。光源發射器放置在腳趾的腳面上
（橙色方塊的一端），光源接收器必須在腳趾的腳底方。
2、確保膠布上的藍色虛線在腳趾邊緣的中線。這樣才能保證光源發射器和光源接收器
能相互直線對應。正確放置探頭時，儀器上的顯示燈顯示為綠色；如顯示為橙色，則請
重新調整探頭位置。
3、用膠布包裹好腳趾，并把腳趾尖端的一塊膠布向下貼好，把整個腳趾包住。可以在膠布
上再貼一圈其他的醫用膠布，這樣能更好地固定探頭，但注意不要貼的太緊，否則會影
響血液流動。
4、把探頭的電線在腳上再用醫用膠布貼一圈，固定好探頭的電線。
注意：正確放置探頭、及不要包裹太緊，是得到準確血氧讀數的關鍵。請確保探頭上的光源發射器和接收器能在同一直線上相互對應。
動態脈搏血氧分析軟件
nVision動態脈搏血氧數據分析軟件，基于Window平臺，是動態脈搏血氧的專業性分析軟件，為臨床監護、呼吸監護、睡眠分析、心肺康復分析等提供全面的精確的數據。
強大分分析功能
專業性很強的自動分析功能
簡明的血氧、脈搏分析功能
可選擇分析參數，具有分析和回放功能，具有72小時血氧、脈搏分析功能
報告
報告方便用戶更改、調整以獲得精確的數據。用戶可以輕松地選用標準的報告格式。無論選擇何種操作方法，都可迅速得到所需的數據。
標準化的報告
有三種標準化的報告，供快速選用
血氧報告：提供一頁簡明的總結報告，包括完整的數據和SpO2曲線
圖表報告：當更改分析參數以及執行編輯功能時，能快速地顯示數據情況
研究報告：打印一個完整的圖表，提供完整詳細的研究數據
存檔
在完成打印報告后，可將數據方便的存儲在文件夾或者以ASCII文件輸出。nVision具有快速地存檔，搜索功能。
配置
動態脈搏血氧分析系統配置
1、2500和7500及3150脈搏血氧儀
2、專用數據傳輸電纜
3、nVision動態分析軟件
4、PC電腦及彩色打印機
美國燕牌脈搏血氧儀常用探頭
成人、兒童指夾軟指套式探頭系列

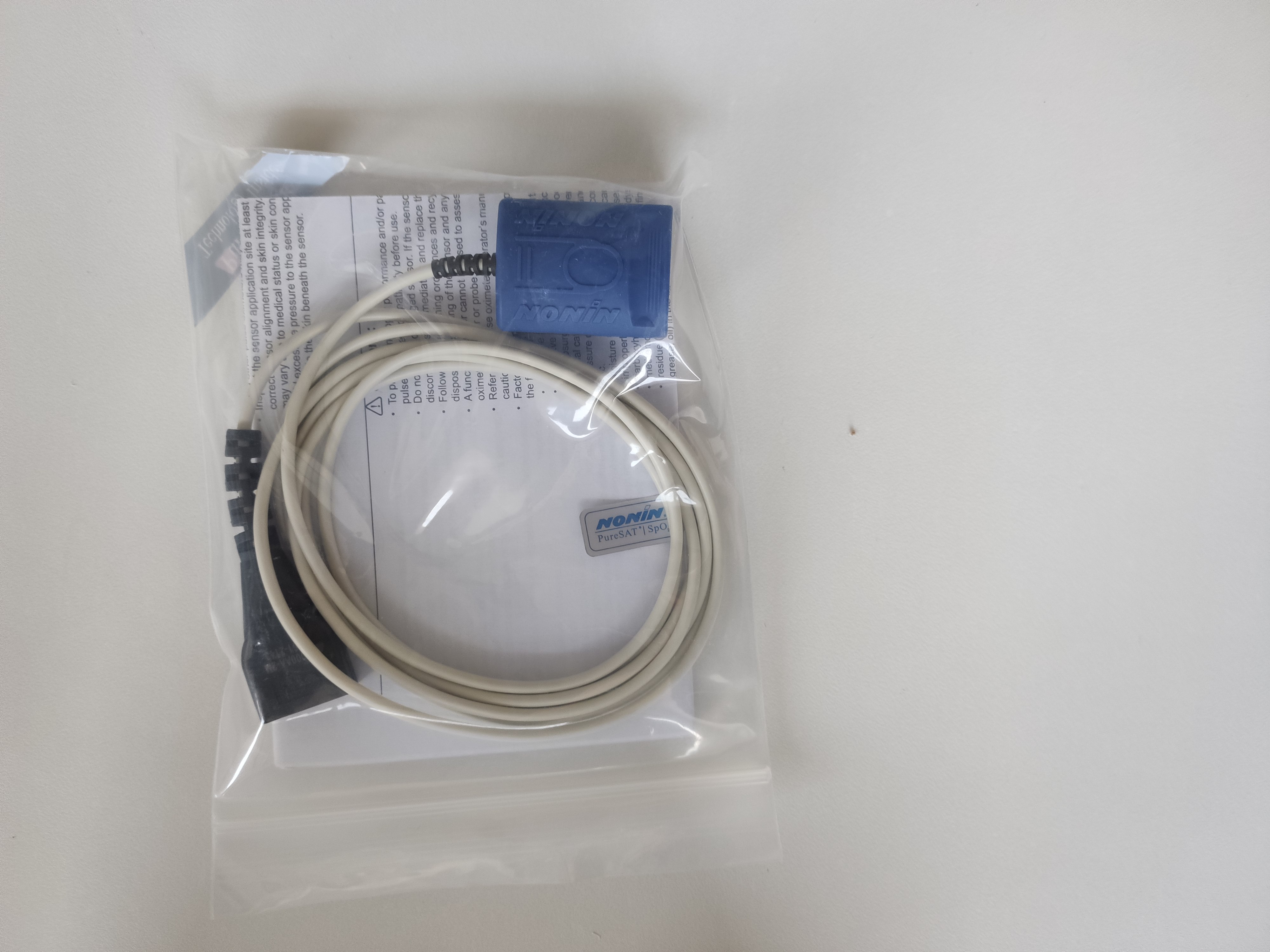

8000AA成人指夾式探頭＞30kg
8000AP兒童指夾式探頭10-40kg
8000SS(小)、8000SM(中)、8000SL(大)軟指套式探頭
8000系列包裹式探頭
8001J新生兒包裹探頭＜2kg
8008J兒童、嬰兒包裹探頭2-20kg
8000J成人包裹探頭＞20kg
無紡布6000系列一次性探頭
6000CI嬰兒一次性包裹探頭2-20kg
6000CN新生兒一次性包裹探頭＜2kg
6000CI嬰兒包裹式
6000CA成人包裹式
6000CN新生兒包裹式
6000CP兒童包裹式
產品簡述：
1、臺式型脈搏血氧儀；交直流兩用。
2、配有背、提兩用的轉運包，便于病患轉運過程的監護，使用專用包時應不影響監護使用，不影響參數調整。
3、顯示：大字體LED顯示，5米遠處清晰可見。
4、測量范圍：
血氧飽和度SpO2: 0-100%
心率: 18-321 BPM
5、血氧飽和度精確度：+2個數字
6、灌注強度（脈搏強度）指示：柱狀圖形LED指示，按灌注強弱分為綠、黃、紅三種顏色。
7、記憶：能記錄70小時以上的監測數據；可選配nVision動態分析軟件，進行血氧和脈搏的回放、分析，并能打印血氧報告、研究報告及圖表報告。
8、具有不少于：指夾式、包裹式、一次性等3種探頭可供選擇，適應成人、兒童、新生兒的監測。
9、探頭（傳感器）技術：專用的PureLight純光譜探頭信號處理技術，能消除不同病人之間，不同探頭之間的讀數差異；專用的探頭技術，確保在SpO2值低于80%的范圍仍然具有優良的線性。
10、內置電池充滿電后可使用大于16小時。
11、重量:約950g(含電池)，便于攜帶。
技術參數:
*1）測量范圍：
血氧飽和度SpO2: 0-100%
心率: 18-321 BPM
2) 顯示：
脈搏強度：三色LED顯示
報警顯示：LED，雙色顯示
報警靜音：LED、黃色
數值顯示：3位7段LED，綠色
低電顯示：LED、黃色
3）血氧飽和度精確度：+2個數字
4）心率范圍：
非運動狀態：18-300 BPM
運動狀態：40-240 BPM
*5）記憶：70小時（假定為連續操作）
6）溫度：操作：0℃至+40℃
存儲/運輸：-30℃至+50℃
7）濕度: 操作：10～90%(無冷凝)
存儲/運輸：10～95%(無冷凝)
*8、海拔：操作：至12,000米
高氣壓：至4個大氣壓
*9、可連接帶有純光譜技術的成人、兒童、新生兒的探頭
*10、電源（交直流兩用）
100-240VAC 50-60 Hz，充滿電后可使用大于16小時
存儲時間：大于21天
充電時間：小于4小時
11、尺寸：約219mm寬X92mm高x142mm厚
12、重量：約900g(帶電池)
可選購nVision軟件包及信號傳輸電纜進行血氧數據分析, 具有分析和回放功能，具有72小時血氧、脈搏分析功能

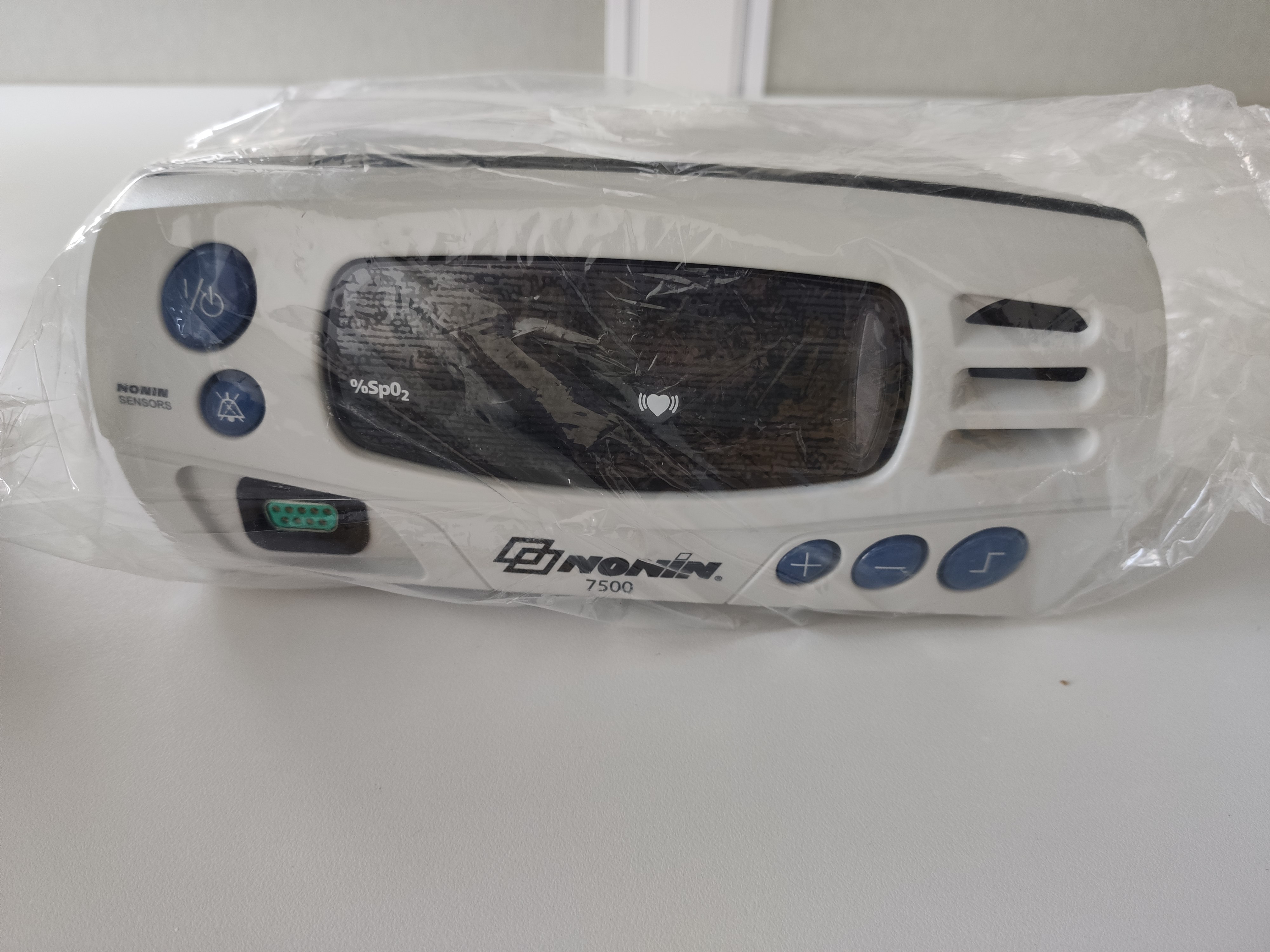

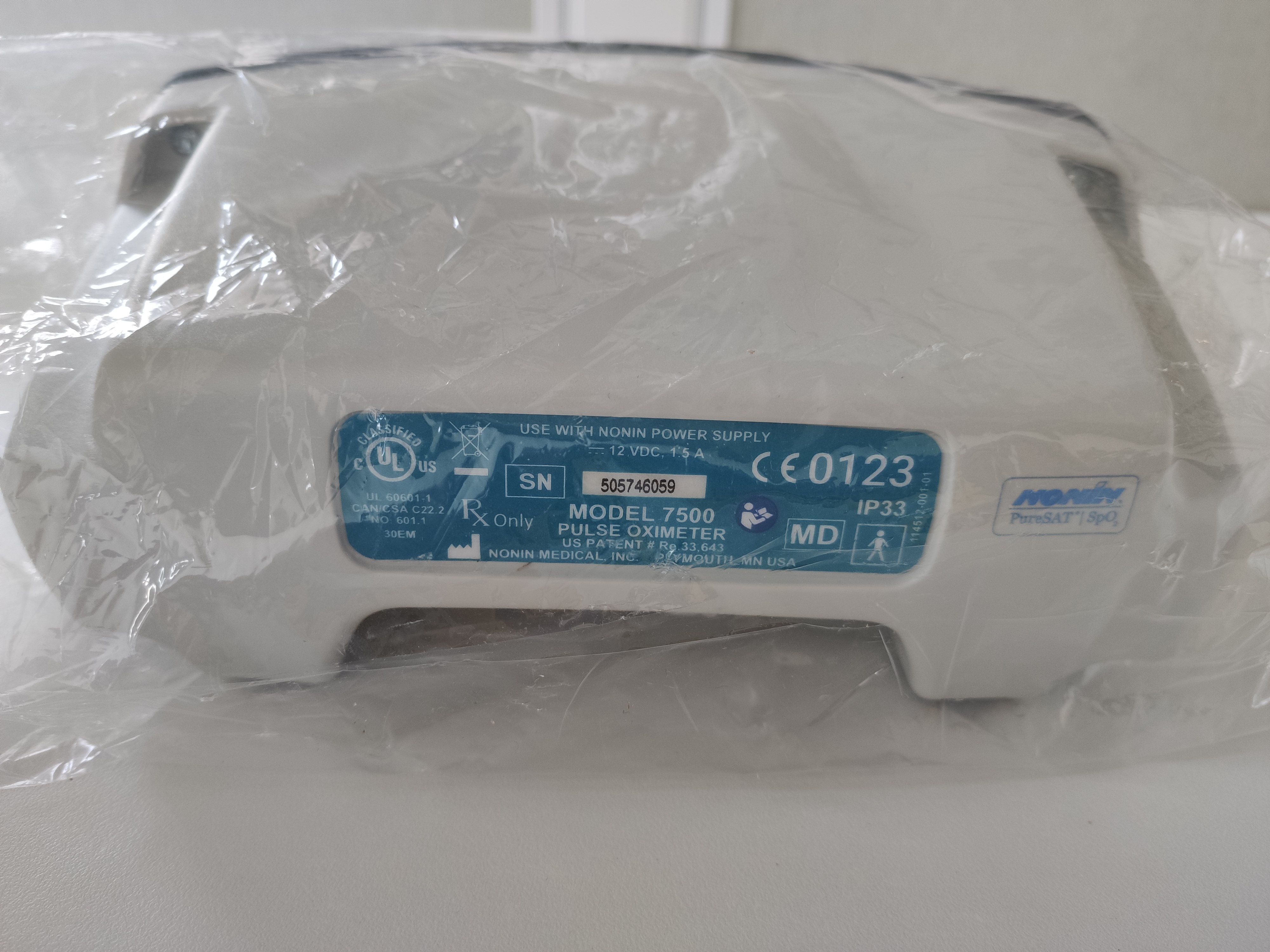

美國NONIN燕牌脈搏血氧儀7500型
報警設置指南
注意：7500型在“病人安全模式”下操作時，報警限值是不能更改的。“病人安全模式”防止任何意外的改動當前的參數值。7500型允許用戶鎖定或解鎖報警限值、聲音及時間設定。
1. 要設置“用戶定義默認值”，首先要退出“病人安全模式”。
退出“病人安全模式”：在已關機時。先按住報警靜音鍵和限值鍵（不要放開），
然后再按開機鍵來開機。

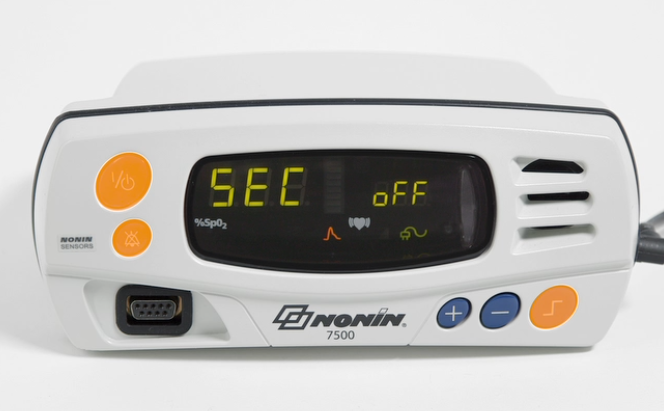

屏幕上顯示“SEC oFF”, 表示“病人安全模式”已關閉。

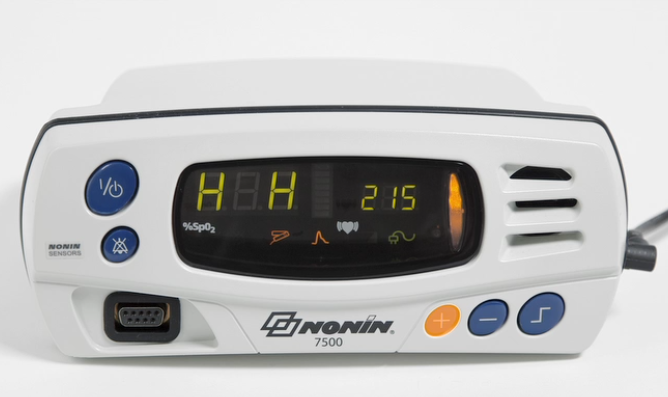

2. 按下限值鍵
可進入限值設定菜單，
按增加（+）或減少（-）鍵來調整報警限值，設置好后再按限值鍵進入下個設置菜單。限值設置菜單顯示順序如下表，在設置完后設備會自動把所有限值顯示一遍讓用戶查看。
把設置好的限值作為“用戶定義默認值”：先按住報警靜音鍵（不要放開），
然后按限值鍵，則會把當前報警值設為“用戶定義默認值”。
恢復“廠家默認值”：
按下靜音鍵不要放開
再按減少鍵
進入病人安全模式：
在已關機狀態，先按住報警靜音鍵（不要放開），
然后再按開機鍵來開機。

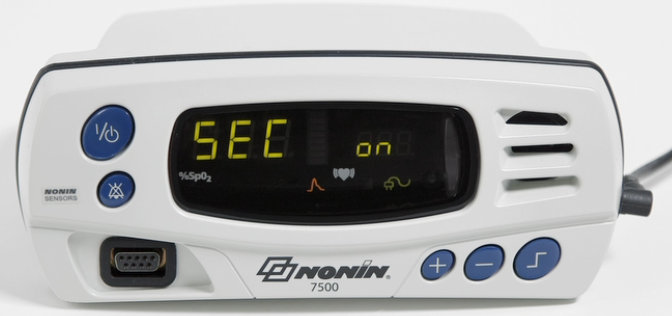

開機后，屏幕會顯示“SEC ON”，表示“病人安全模式”已開啟。
