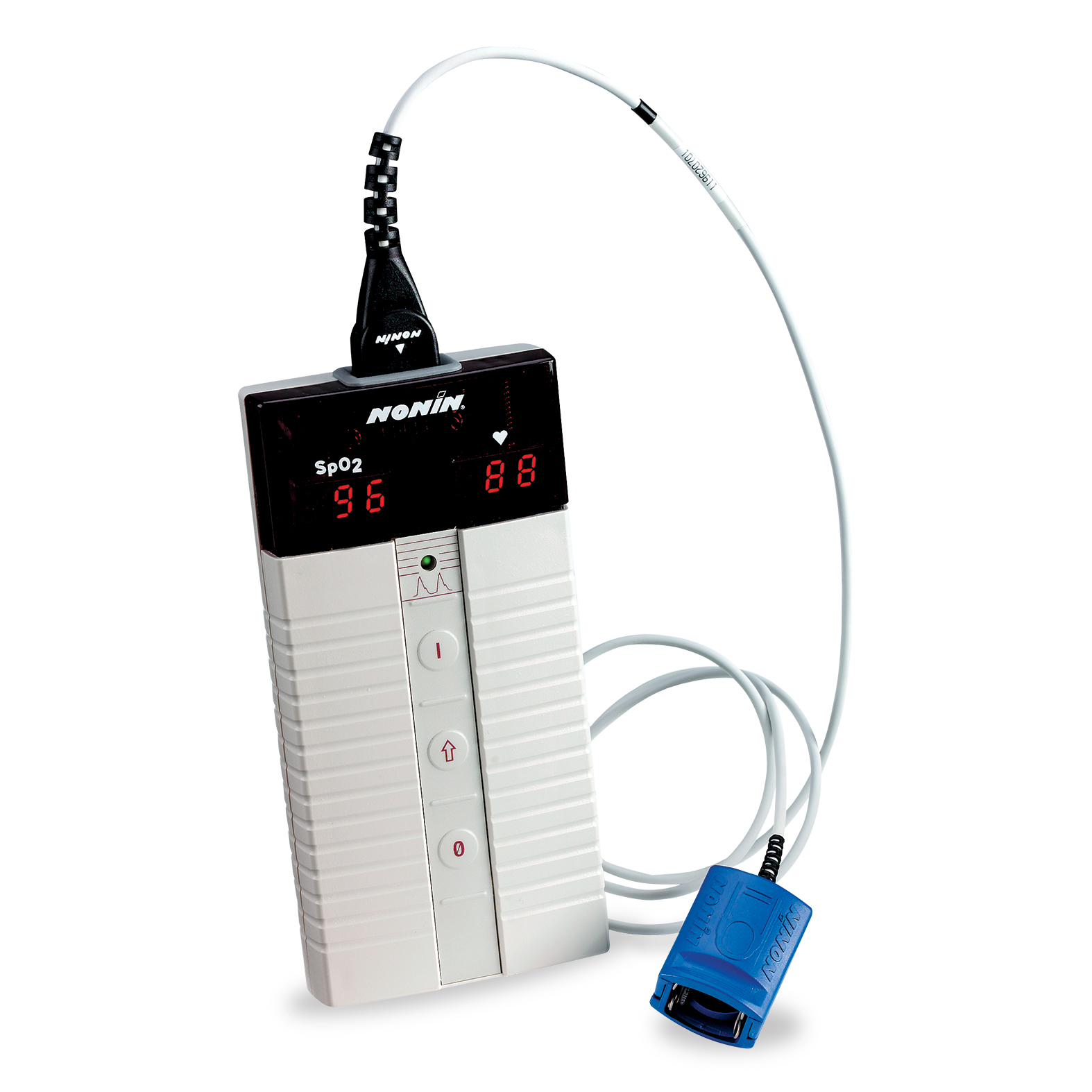

手握式脈搏血氧儀
1、尺寸：8cm x 15cm x 2.5cm（高X寬X厚）
2、重量：280克（帶電池）
3、血氧飽和度顯示范圍：0-100% SpO2
4、脈搏率顯示范圍：18-321次/分鐘
5、血氧飽和度聲明精確范圍（Arms*）70-100% SpO2
無體動狀態： + 2個數字
體動狀態： +3個數字
低灌注狀態： +3個數字
6、脈搏率聲明精確度：
無體動狀態范圍： 18-300次/分鐘
體動狀態范圍： 40-240次/分鐘
低灌注狀態范圍： 40-240次/分鐘
無體動狀態： +3個數字
體動狀態： +3個數字
低灌注狀態： +3個數字
7、測量波長及輸出電源：
紅光：660納米@0.8兆瓦的最大平均值
紅外線：910納米@1.2兆瓦的最大平均值
8、顯示：脈搏質量顯示 三色LED顯示
數字顯示 7段3位LED紅色數字顯示
低電顯示 琥珀色LED
9、操作及儲存的溫度及濕度
溫度：操作 -20℃至50℃
存儲/運輸： -30℃至 50℃
濕度：操作10%-90%無冷凝
存儲/運輸：10%-95%無冷凝
10、操作海拔：最高達12000米
11、大氣壓：最高4個大氣壓
12、電池壽命：6節AAA堿性電池，最大亮度顯示可連續操作100小時。正常亮度顯示可連續操作160小時
13、具有全球最先進的第三代血氧技術，取得低灌注狀態及運動狀態下準確性的國際UL測試認證。
14、PureSat純光譜信號處理技術。
技術參數：
*1）測量方式：雙波長測量
*2）數值顯示：大屏幕LED 顯示，SpO2,脈博數值清晰可見，不受環
境光線限制，適用于各種急救場所
*3）脈搏顯示：三色分析系統，LED快捷地顯示脈博質量
4）測量范圍：血氧飽和度：0～100%
*5）心率：18-321搏/分
6）測量精度：
血氧飽和度：±2%.
心率: ±3次/分鐘
7）可連接成人、兒童、新生兒的探頭
*8）電池：六節AA電池，可連續工作100小時以上。
9）最寬的環境工作溫度和濕度：
溫度：-20℃～+50℃；濕度:10～95%(無冷凝)
10） 可使用高達至海拔12，000米，4個大氣壓。
11）尺寸:8cm寬×15cm高×2.5cm厚
12）重量：280g(含電池)

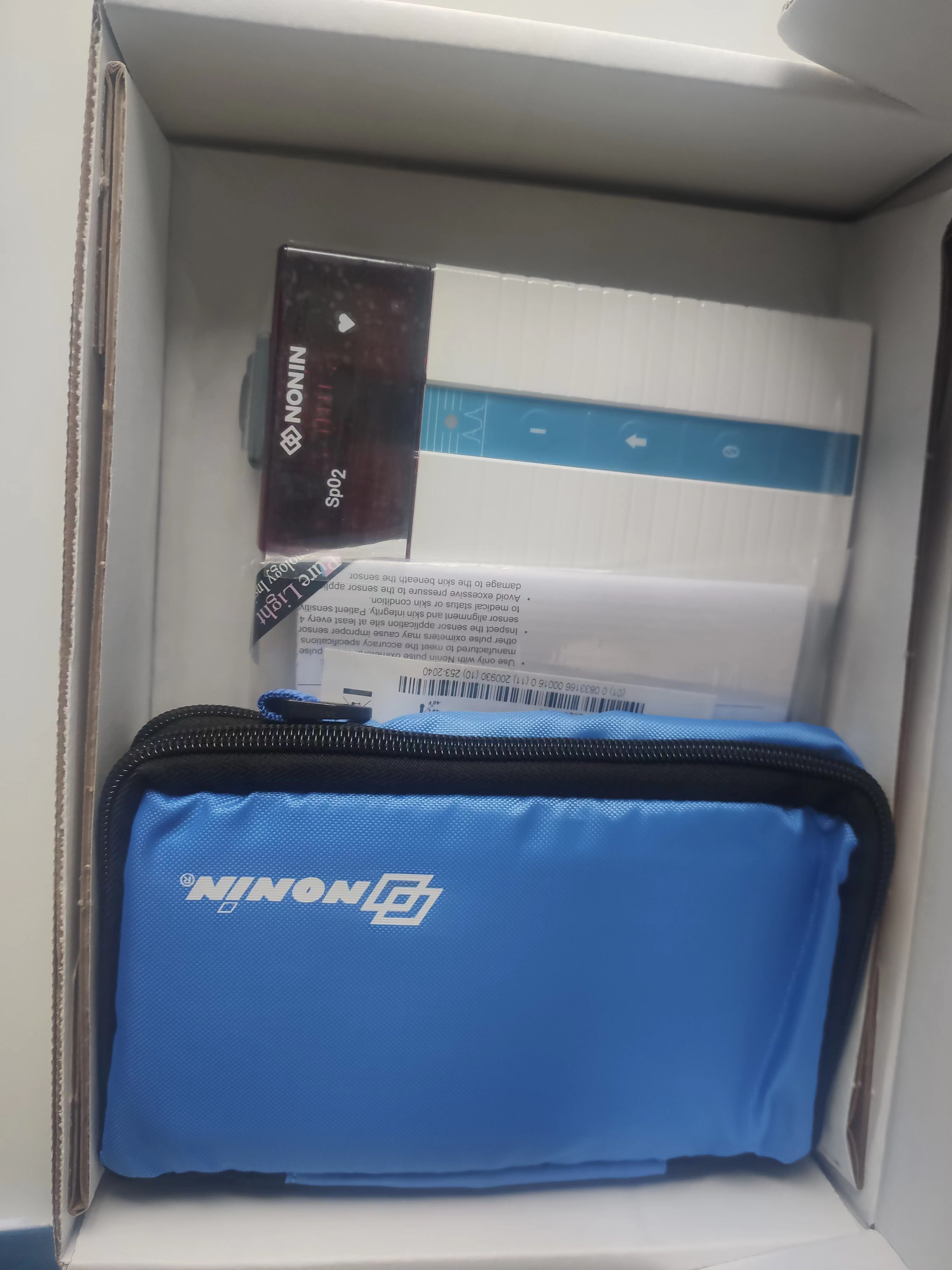

配置清單
燕牌8500脈搏血氧儀主機 壹臺
8000AA成人探頭 壹個
電池 六個

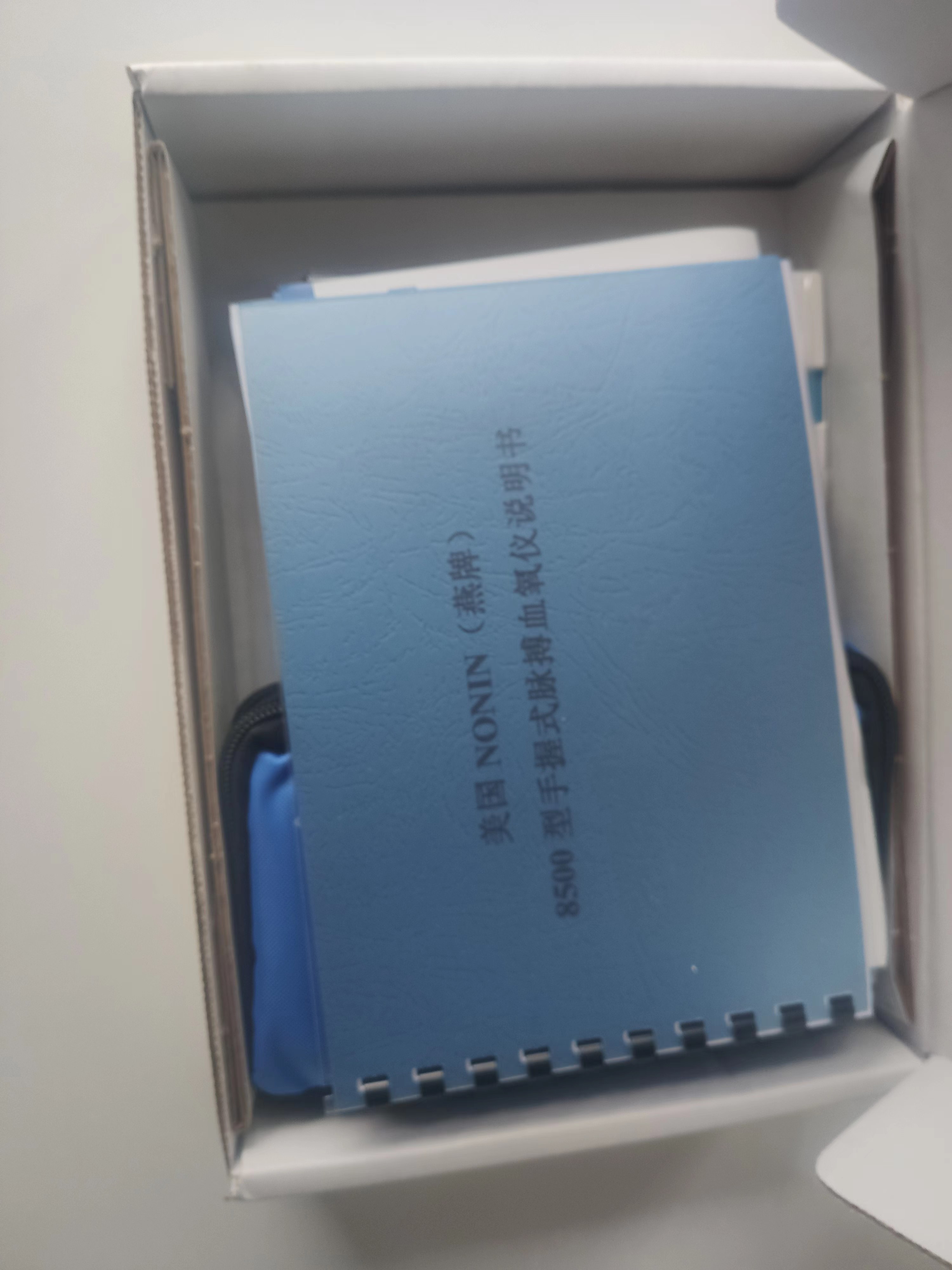

中文說明書 壹本
英文說明書光碟 壹套
操作步驟：
把探頭插頭接上主機。
將探頭在需要的位置上放入，并固定良好。
按下8500儀器的第一開關鍵，開始進行測量。
使用完畢，按下第三開關鍵關閉電源。
常規保養：
按主機電池倉＋、－標記正確放入電池。使用后當顯示屏閃動出現“— —” 后，表示電池低電量，馬上全部更換新電池。
探頭使用后，可用堿性清潔液簡單清潔。
如果1個月以上不使用，將全部電池取下存放。
注意：探頭及儀器不能使用酒精進行清潔.
8500脈搏血氧儀用于監測成人，幼兒及新生兒等病人的血氧飽和度，可在醫院，救護車及EMS等環境下使用。
8500脈搏血氧儀體積小，便于攜帶，并有視覺報警訊號來監測病人的情況。8500使用干電池供電(可連續使用160小時)，而且不需進行日常校準與維修工作。
8500可根據紅光與紅外線通過組織時的吸收程度來確定血氧飽和度的數值。吸收程度隨脈搏率的變化而變化，因而可以測出血氧飽和度與脈搏率的數值。
血氧飽和度與脈搏率都在LED數碼顯示屏上顯示出來。監測到的每一個脈搏信號都會在指示燈上顯示出來，指示燈以綠色、黃色、紅色的信號顯示病人信號的良好，臨界與不良，這一簡單的方法可使使用者在監測病人時無須進行復雜的分析，就可得到波形信號的信息。
如果傳感器沒有連接好或出現功能障礙，LED就不顯示數值，此時操作面板上SENSOR指示燈閃亮。如果沒有收到脈搏信號，顯示器上的SpO2及脈搏率數值就會被“―”所代替。當電池電力不足時，數碼顯示屏?xí)W爍。
NONIN可重復使用的傳感器列表
傳感器 名稱 | NONIN型號 | 病人重量 大致范圍 | 建議使用位置 | 應用情況 |
成人關節 指夾式 | 8000AA | 大于30kg | 食指、中指與無名指 | 臨床抽查 短期持續觀察 適用于成人與青少年 |
成人指 夾式 | 8000K2 | 大于30kg | 食指、中指與無名指 | 臨床抽查 短期持續觀察 適用于成人與青少年 |

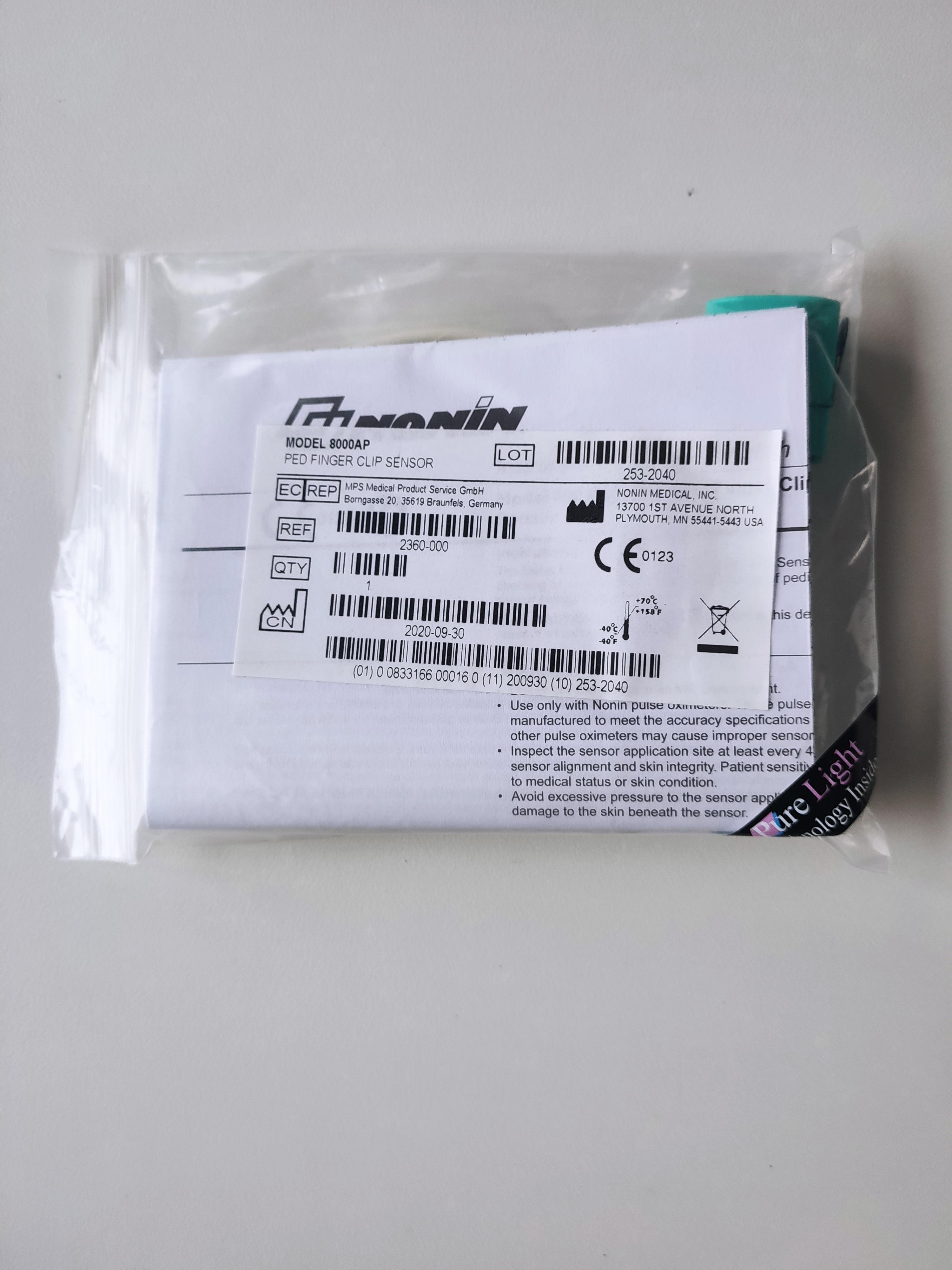

幼兒指 夾式 | 8000AP | 大于8kg | 食指、中指與無名指 | 臨床抽查 短期持續觀察 適用于兒童 |
耳夾式 | 8000Q | 大于40kg | 耳垂 | 臨床抽查 短期持續觀察 應力測試 |
反應式 傳感器 | 8000R | 大于30kg | 前額中部 | 持續觀察 應力測試 |
成人 活動式 | 8000J | 大于20kg | 食指、中指與 無名指 | 耐用性高 適用于活動情況下 適用于成人 |
嬰兒 活動式 | 8008J | 2~20kg | 大腳指頭 | 耐用性高 適用于活動情況下 適用于嬰兒 |
新生兒 活動式 | 8001J | 小于2kg | 腳背 | 耐用性高 適用于活動情況下 適用于新生兒 |
表 Ⅷ：重復使用傳感器列表
反應式傳感器與耳夾式傳感器的效果沒有指夾式與耳夾式的好。當需要精確的SpO2數值時不建議采用這兩種方式。
注意：重復使用傳感器必須使用Velcro?環或醫用膠帶。建議使用NONIN的膠帶與水凝膠
膠帶固定傳感器。
NONIN 一次性傳感器列表
傳感器 名稱 | NONIN 型號 | 病人重量 大致范圍 | 建議使用位置 | 應用情況 |
成人 活動式 | 7000A | 大于30kg | 食指、中指與無名指 | 持續監測 自動粘貼 適用于活動情況下 適用于成人 |
幼兒 活動式 | 7000P | 10~40kg | 食指、中指與無名指 | 持續監測 自動粘貼 適用于活動情況下 適用于幼兒 |
嬰兒 活動式 | 7000I | 2~20kg | 大腳指頭 | 持續監測 自動粘貼 適用于活動情況下 適用于嬰兒 |
新生兒 活動式 | 7000N | 小于2kg | 腳背 | 持續監測 自動粘貼 適用于活動情況下 適用于新生兒 |
表 Ⅸ：一次性傳感器列表
NONIN 傳感器附件列表
附件名稱 | NONIN 型號 | 使用傳感器類型 | 包裝信息 |
膠帶 | 8000T | 活動式傳感器 | 與8000J一同包裝 |
水凝膠膠帶 | 8000TH | 活動式傳感器 | 與8001J和8008J一同包裝 |
傳感器夾具 | 8000H | 反應傳感器 | 與8000R一同包裝 |
延長電纜 | 8500I | 適用于8600的所有類型傳感器 | ----- |
表 Ⅹ：傳感器附件列表
8500脈搏血氧儀用于監測成人，幼兒及新生兒等病人的血氧飽和度，可在醫院，救護車及EMS等環境下使用。
8500脈搏血氧儀體積小，便于攜帶，并有視覺報警訊號來監測病人的情況。8500使用干電池供電(可連續使用160小時)，而且不需進行日常校準與維修工作。
8500可根據紅光與紅外線通過組織時的吸收程度來確定血氧飽和度的數值。吸收程度隨脈搏率的變化而變化，因而可以測出血氧飽和度與脈搏率的數值。
血氧飽和度與脈搏率都在LED數碼顯示屏上顯示出來。監測到的每一個脈搏信號都會在指示燈上顯示出來，指示燈以綠色、黃色、紅色的信號顯示病人信號的良好，臨界與不良，這一簡單的方法可使使用者在監測病人時無須進行復雜的分析，就可得到波形信號的信息。
如果傳感器沒有連接好或出現功能障礙，LED就不顯示數值，此時操作面板上SENSOR指示燈閃亮。如果沒有收到脈搏信號，顯示器上的SpO2及脈搏率數值就會被“―”所代替。當電池電力不足時，數碼顯示屏?xí)W爍。
注意：NONIN傳感器不含天然橡膠物。天然橡膠物被證明會使某些病人產生過敏反應。
使用說明
A． 充電電池
注意：在更換電池時，只能移動電池的蓋子。儀器中除了電池以外沒有任何需要使用者自
己更換的部分
不要同時使用兩種不同類型的電池，也不要同時使用完全充電與部分充電的電池。
8500由6個堿性電池供電，可連續使用160小時。當電池電力不足時，8500的數碼顯示屏?xí)棵腴W爍一次。當顯示屏開始閃爍時，應盡快更換電池。更換電池時先把8500底部的電池蓋子打開。放入新電池時要注意8500后部的電池極性標簽。
8500也可使用鎳鎘充電電池。
注意：①降低LED顯示屏的明亮度可延長電池壽命。
②更換電池時會清除8500內的時鐘設置，也會清除8500M保存的記錄。因此，
更換電池后必須重新設置時間。
③8500長期不使用時（超過30天），需把內部電池拿開，否則會導致電液泄
漏。
B． 操作
8500手握式脈搏血氧儀便于攜帶，并可顯示血氧飽和度數值與脈搏率數值，可用于監測病人情況。
1．連接傳感器
把傳感器連接到8500頂端的9針插頭上。
2. 接通儀器電源
按8500血氧脈搏儀前端的“|”開關接通電源。
當8500接通電源后，顯示器會在顯示有效數據值之前依次顯示下列信號：
l “888 888”
l 內存儲存時間
l 軟件版本號碼
l “— —”
C． 觀察
注意：8500必須測量到正確的脈搏，才能得到精確的SpO2數值。因此測量時必須保證沒
有任何物體妨礙脈搏的測量。
傳感器應正確放置好。通過觀察指示燈，確保系統能夠正確地測量到脈搏率，觀察十秒。如果指示器為黃燈，紅燈或不斷閃爍，則需重新放好傳感器或更換新的傳感器。
D． 清洗脈搏血氧儀
注意：不要把8500浸泡在液體中清洗。
不要使用有腐蝕性或磨損性的洗滌劑
8500型脈搏血氧儀可用溫和的洗滌劑和一塊軟布或用一塊沾有異丙醇的濕布進行清洗。在使用前必須讓脈搏血氧儀充分晾干。
